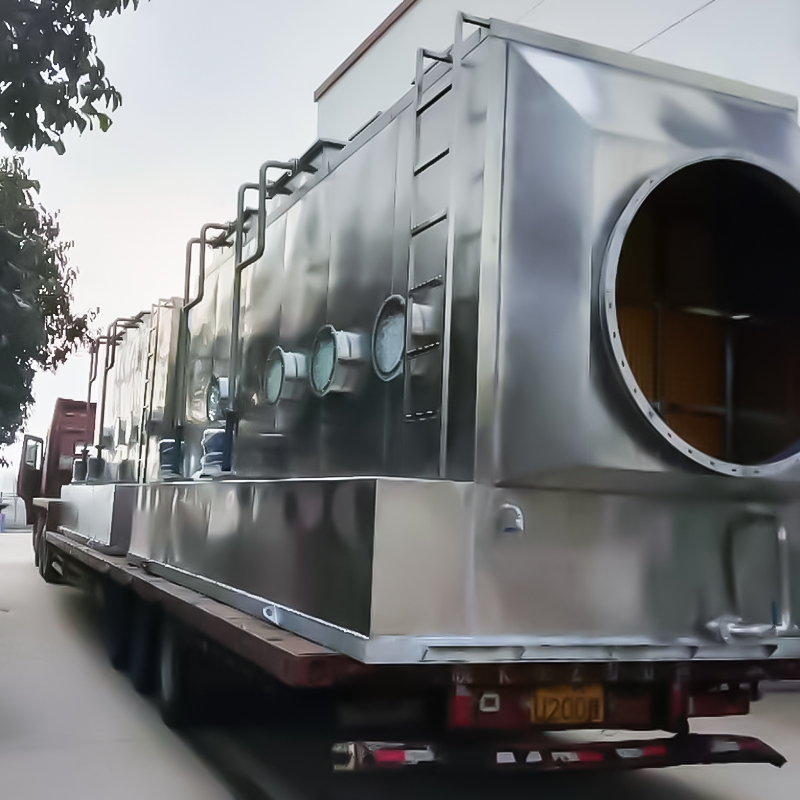

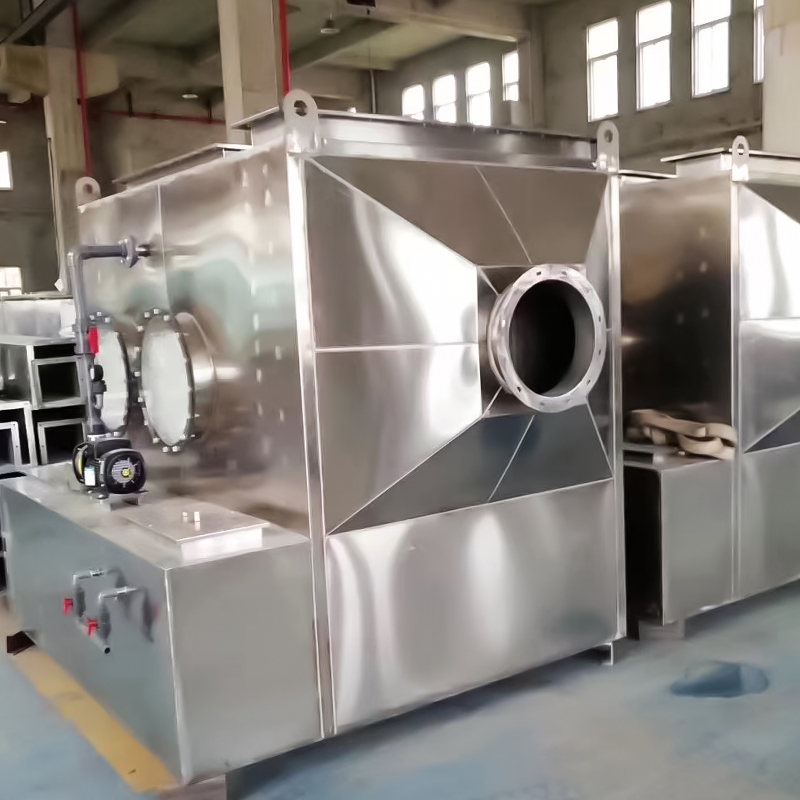

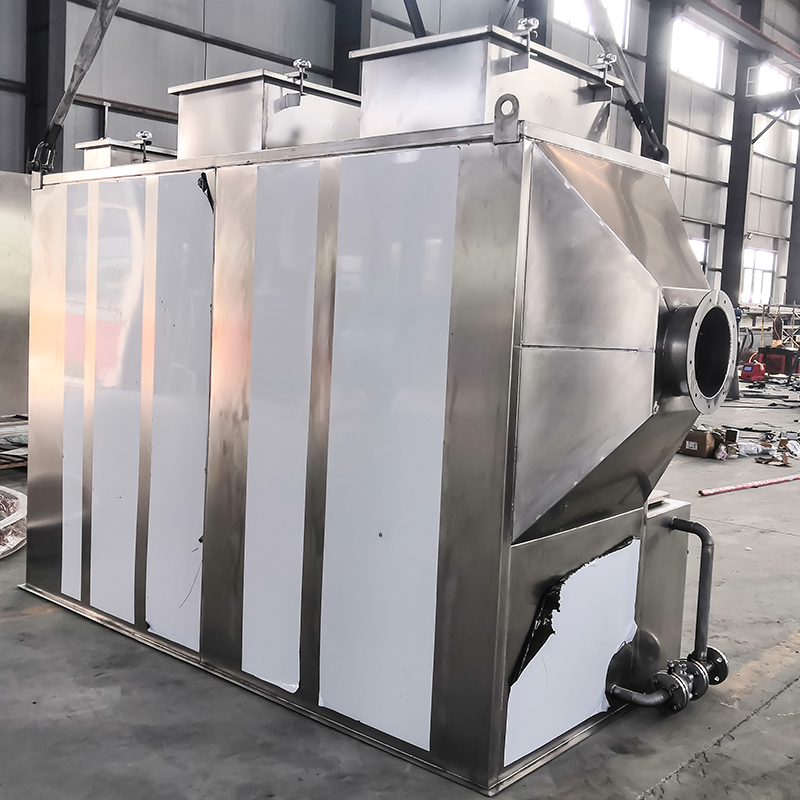

Torre de purificação horizontal de aço inoxidável 304

Ⅰ.. Princípio de funcionamento da torre de pulverização horizontal

A torre de pulverização horizontal é um equipamento eficiente de purificação de gás, usado principalmente para tratar poluentes em gases residuais industriais, como névoa ácida, névoa alcalina, gases orgânicos e partículas.

1. Contato de fluxo cruzado gás-líquido
- Introdução dos gases de escape: Os gases de escape são introduzidos no corpo da torre horizontal através do sistema de ventiladores, geralmente entrando por um lado ou no meio do corpo da torre.
- Direção do fluxo de ar: Os gases de exaustão fluem horizontalmente no corpo da torre, perpendicularmente à direção do movimento da calda, formando um contato de fluxo cruzado.
- Reduzir a resistência: Este design de fluxo de ar horizontal reduz efetivamente a resistência ao fluxo do sistema e reduz o consumo de energia do ventilador.

2. Pulverização e Absorção
- Sistema de sprinklers: Um bico de alta pressão é instalado na torre para atomizar e pulverizar o líquido absorvido (água ou reagente químico) formando gotas finas.
- Função da camada de enchimento: O gás residual passa através da camada de enchimento (como anel esférico e anel Lassi) e entra em contato total com o filme líquido na superfície do enchimento, aumentando a área de contato gás-líquido.
- Absorção Física e Química: Os poluentes são absorvidos ou convertidos em substâncias inofensivas através de adsorção física ou reações químicas (como neutralização ácido-base).

3. Desembaçamento e emissão
- Dispositivo de desembaçamento: O gás purificado passa pela camada de desembaçamento (placa de ciclone ou enchimento de anel lascill) para remover as gotículas de líquido arrastadas e evitar contaminação secundária.
- Emissão limpa: O gás tratado é descarregado do outro lado da torre para atender às normas de proteção ambiental.

4. Loop e processamento
- Circulação de líquido: A calda é coletada na parte inferior da torre e reaproveitada após ser pressurizada pela bomba d'água circulante para reduzir custos operacionais.
- Tratamento de líquidos residuais: Troque ou trate os líquidos residuais regularmente para evitar o enriquecimento de contaminantes e afetar a eficiência da purificação.

II. Análise de projeto estrutural de torre de pulverização horizontal

As torres de pulverização horizontais apresentam um design compacto, tornando-as adequadas para aplicações industriais com espaço limitado.

1. Estrutura da Torre
- Forma e Material: Estrutura horizontal cilíndrica ou quadrada, feita de materiais resistentes à corrosão (como PP, FRP e aço inoxidável 304/316).
- Design Modular: Conexões de flange segmentadas facilitam o transporte e a instalação, adaptando-se às diversas taxas de fluxo de ar.

2. Sistema de pulverização
- Disposição dos bicos: A disposição horizontal em múltiplas camadas garante uma cobertura uniforme do líquido e melhora a eficiência do contato gás-líquido.
- Seleção do líquido de pulverização: Água ou reagentes químicos, como soluções ácidas ou alcalinas, são selecionados com base na composição dos gases de escape para aumentar a absorção.

3. Camada de embalagem
- Tipo de gaxeta: Gaxetas de alta eficiência, como anéis Pall e anéis Raschig, proporcionam grande área superficial e baixa resistência.
- Design em camadas: Múltiplas camadas de gaxeta otimizam a distribuição gás-líquido e evitam entupimentos e canalizações.

4. Camada Desembaçadora
- Tipo Demister: Placas de ciclone ou anéis Raschig removem efetivamente gotículas de líquido arrastadas pelo gás.
- Arraste anti-gotículas: Garante que o gás de exaustão esteja livre de gotículas para evitar corrosão ou contaminação do equipamento a jusante.

5. Sistema de Circulação

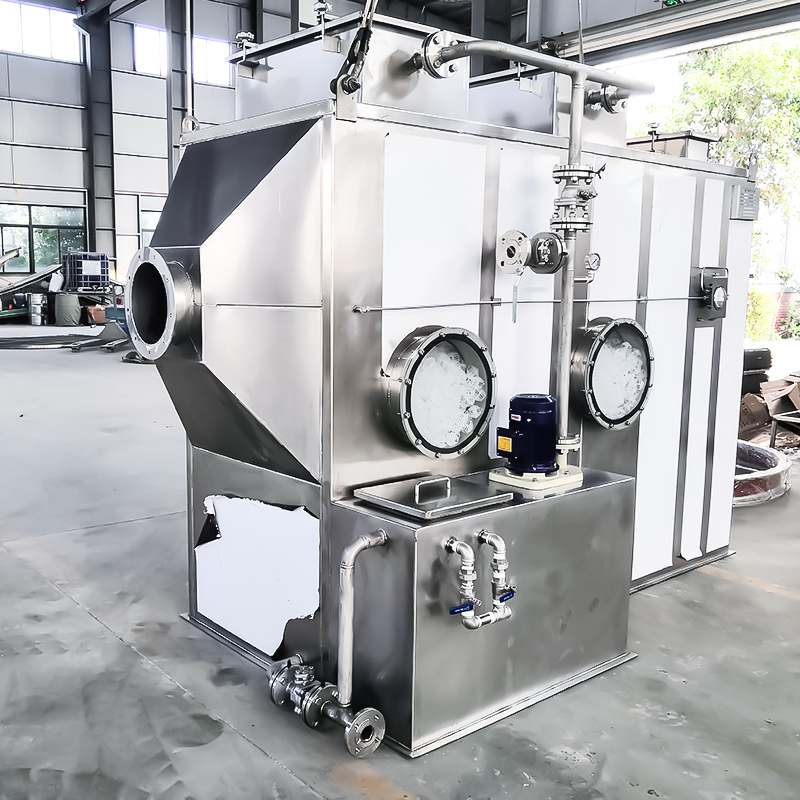

- Tanque de Água Circulante: Localizado na parte inferior da torre, coleta a calda e é equipado com controle de nível e monitoramento de pH.

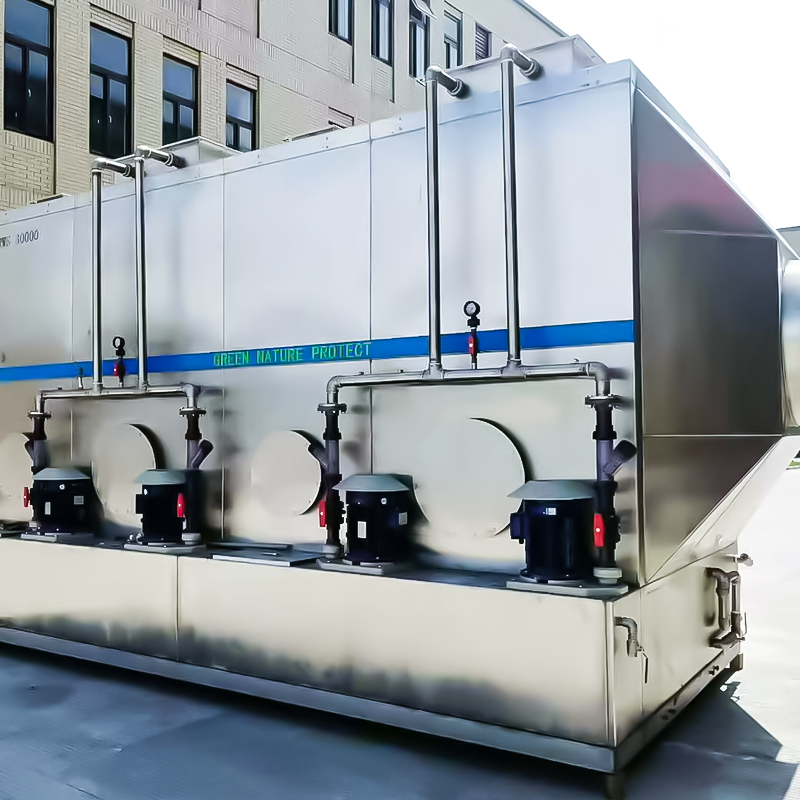

- Bomba de água circulante: feita de materiais resistentes à corrosão (como plástico ou aço inoxidável) para garantir uma operação estável a longo prazo.

6. Estruturas Auxiliares

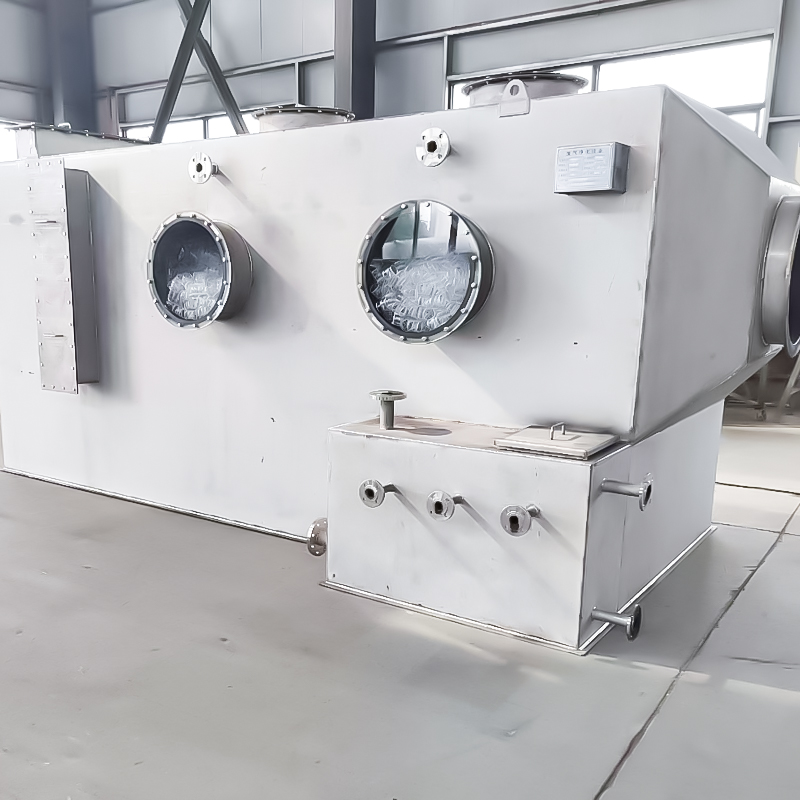

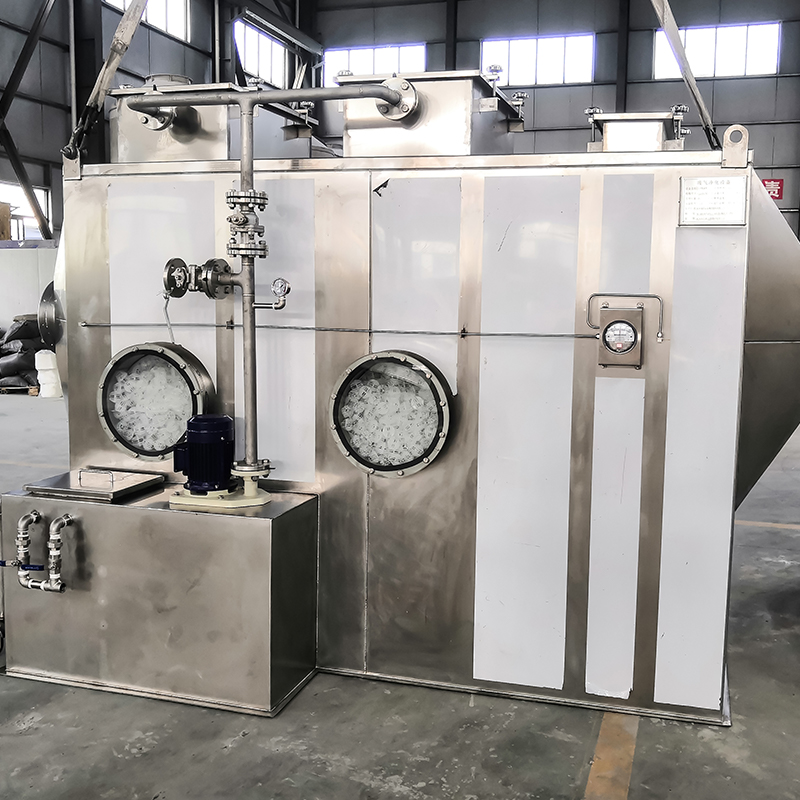

- Portas de inspeção e janelas de observação: Janelas de inspeção transparentes e portas de inspeção são fornecidas para fácil manutenção e inspeção.
- Suporte e acessórios: Suportes e acessórios estáveis ​​garantem uma operação estável do equipamento.

III. Vantagens da torre de pulverização horizontal

• Purificação eficiente: A eficiência de purificação chega a mais de 90%, adequada para uma variedade de poluentes.
  - Economia de espaço: Design horizontal, altura rebaixada, adequado para instalação interna.
  - Baixo custo operacional: Recicle o líquido de pulverização para reduzir o consumo de água e de reagentes químicos.
  - Resistência à corrosão: Utilize materiais resistentes à corrosão para se adaptar a ambientes ácidos e alcalinos e ter uma longa vida útil.
  - Manutenção conveniente: estrutura simples, manutenção conveniente e custos de manutenção reduzidos.

4. Pontos-chave do design
- Análise de parâmetros de gases residuais: Determine as dimensões da torre e o tipo de embalagem com base na composição, concentração, temperatura e vazão dos gases residuais.
- Controle da relação gás-líquido: Projete racionalmente a vazão do líquido de pulverização para garantir contato e absorção suficientes.
- Seleção de materiais: Selecione materiais de torre apropriados com base em suas propriedades corrosivas, como PP e aço inoxidável.
- Medidas de segurança: Instale dispositivos à prova de explosão e monitoramento de gases para garantir uma operação segura.

Com base na análise acima, as torres de pulverização horizontais, com sua alta eficiência, compacidade e resistência à corrosão, tornaram-se equipamentos essenciais para o tratamento de gases residuais industriais. Eles são amplamente aplicáveis ​​em diversas condições operacionais e ajudam as empresas a atingir padrões ambientais.
