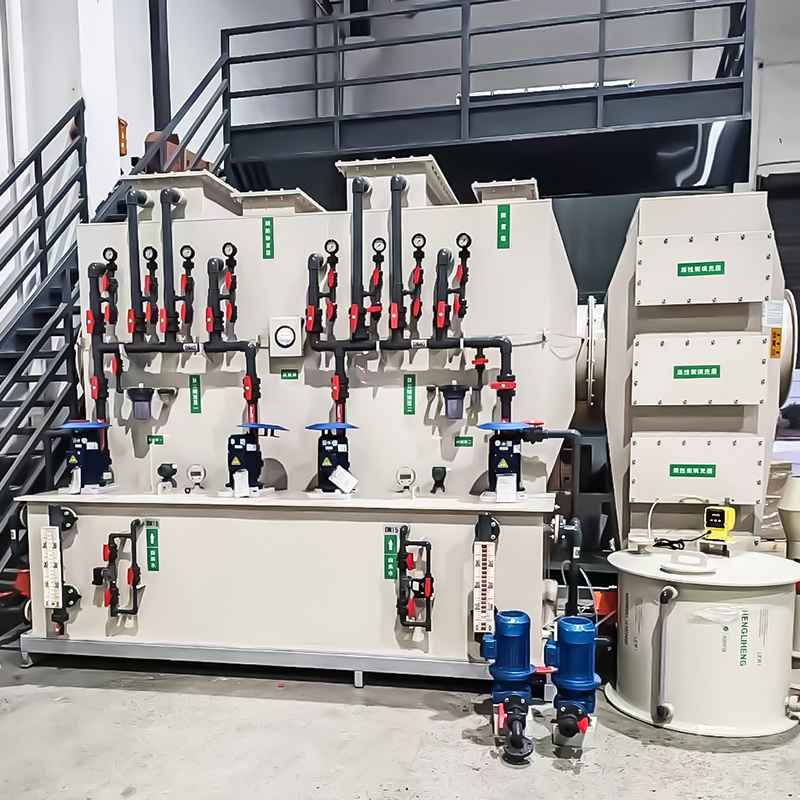

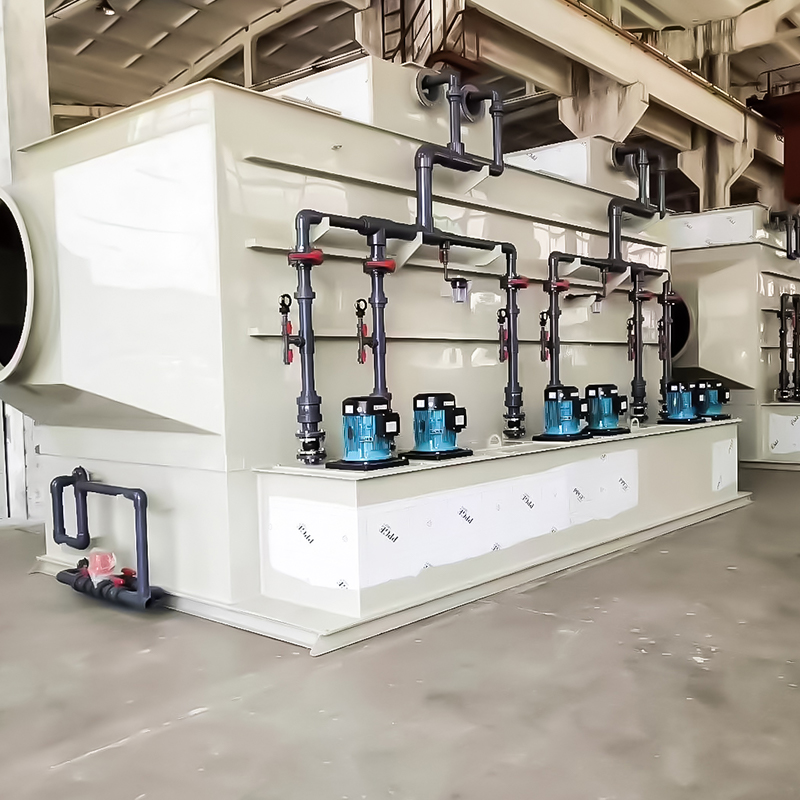

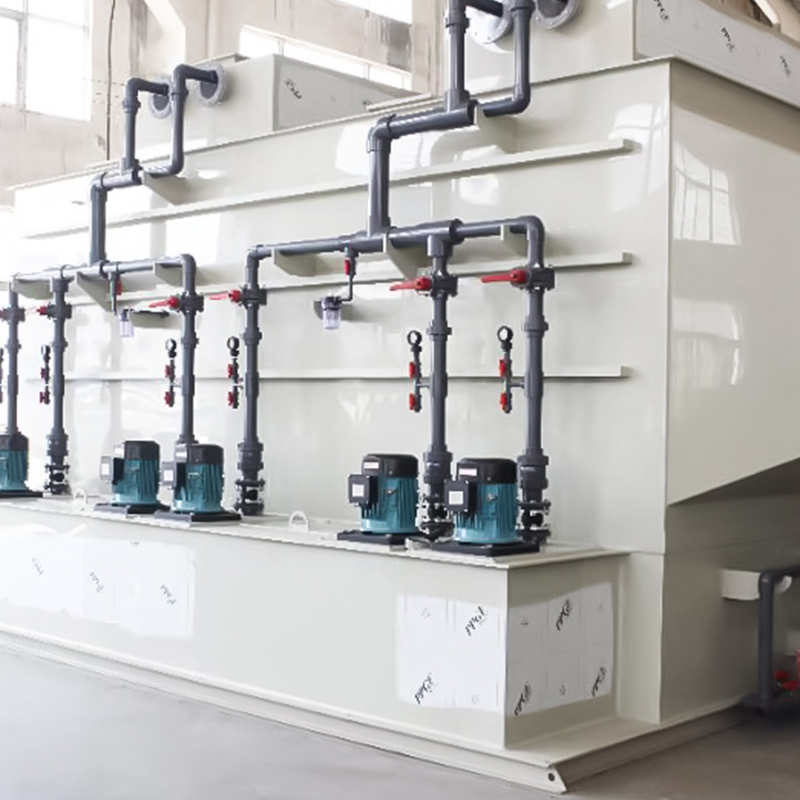

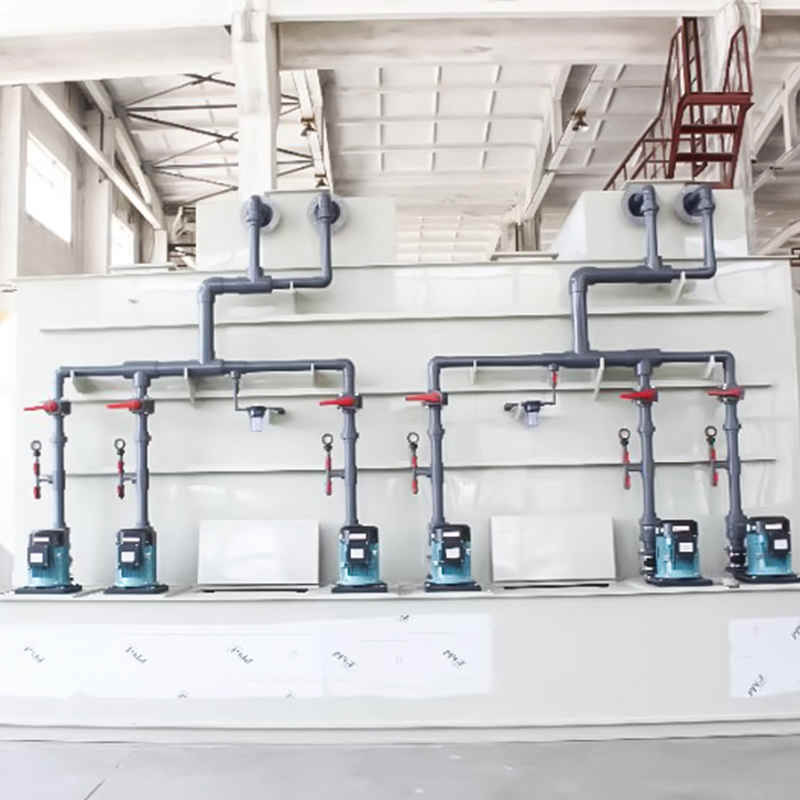

Torre de purificação horizontal PP

O processo específico é o seguinte:

1. Entrada de gás residual: O gás residual entra horizontalmente a partir de uma extremidade do corpo da torre e flui ao longo do canal na torre.
2. Atomização por pulverização: Após o sistema de pulverização (bomba, tubo, bico) pressurizar o líquido, ele o atomiza em gotas finas através do bico e é distribuído uniformemente na torre.
3. Reação gás-líquido: As gotículas atomizadas estão em contato total com o gás residual que flui horizontalmente e os poluentes são adsorvidos fisicamente (como adesão de poeira) ou reações químicas (como neutralização ácido-base).
4. Descarga de gás de purificação: O gás processado é removido da outra extremidade pelo dispositivo de desembaçamento.
5. Tratamento de líquidos residuais: Os poluentes que absorvem líquidos residuais são descarregados da parte inferior da torre e entram no sistema de tratamento subsequente.

Análise do projeto estrutural da torre de pulverização horizontal

Sua estrutura precisa ser projetada em torno de "melhorar a eficiência do contato gás-líquido" e "garantir a estabilidade operacional", e os componentes principais incluem:

1. Estrutura da torre
- Material: Selecione de acordo com a resistência à corrosão dos gases residuais (como plástico PP, fibra de vidro, aço carbono anticorrosivo), para garantir resistência a ácidos e álcalis e resistência a altas temperaturas.
- Tamanho: O comprimento é projetado de acordo com o volume de tratamento dos gases de escape e o tempo de residência (normalmente, os gases de escape devem ser mantidos na torre por 1-3 segundos), e a largura e a altura devem corresponder à faixa de cobertura da pulverização para evitar curto-circuito do fluxo de ar.

2. Dispositivos de entrada e saída de ar
- Entrada de ar: Principalmente projetada como portas flare ou tipos gradativamente expansíveis, para que os gases de exaustão sejam distribuídos uniformemente no corpo da torre, evitando tratamento insuficiente devido ao fluxo de ar local excessivo.
- Saída de ar: Localizado em frente à entrada de ar, um dispositivo de desembaçamento (como placas defletoras e um dispositivo de desembaçamento de malha de arame) precisa ser instalado para evitar que as gotas de líquido sejam trazidas para fora com o gás purificado.

3. Sistema de sprinklers
- Bocal: Os principais componentes precisam ter um bom efeito de atomização (o diâmetro das gotas é de 100-300μm e distribuídos uniformemente. Bicos cônicos ocos ou bicos espirais são frequentemente usados; a quantidade e o layout devem cobrir toda a seção transversal do fluxo de ar para evitar pontos cegos.
- Tubulação e bomba: Os tubos precisam ser anticorrosivos, e a cabeça da bomba e a vazão devem atender aos requisitos do bico para garantir a estabilidade da pressão de pulverização.

4. Área de contato gás-líquido
- Alguns corpos de torre serão preenchidos (como anéis de fardos, anéis escalonados) ou defletores para aumentar a área e o tempo de contato gás-líquido e melhorar a eficiência de absorção (especialmente para gases residuais de baixa concentração).

5. Sistema de armazenamento e drenagem de líquidos
- Área de armazenamento de líquido na parte inferior da torre: Para armazenar o spray, deve-se projetar um volume suficiente e configurar um medidor de nível de líquido para controlar o volume do líquido.
- Porta de descarga de líquidos: localizada na parte inferior da área de armazenamento de líquidos para facilitar a descarga de resíduos líquidos; alguns são projetados com uma bomba de circulação, que pode reciclar líquidos insaturados e reduzir o consumo de medicamentos.

6. Estrutura auxiliar
- Orifícios de inspeção (para fácil manutenção de bicos e enchimentos), janelas de observação (monitoramento do status operacional interno), revestimentos anticorrosivos (prolongamento da vida útil da torre), etc.

Projete pontos-chave
- Correspondência da taxa de fluxo gás-líquido: A taxa de fluxo dos gases de escape é muito alta e é fácil de transportar líquido. Se for muito baixo, a eficiência do tratamento será baixa e precisa ser otimizada por meio de cálculo.
- Controle de resistência: O projeto estrutural precisa reduzir a resistência ao fluxo de ar e reduzir o consumo de energia do ventilador.
- Anticorrosão e resistência à temperatura: Escolha o material adequado de acordo com a composição dos gases residuais (como enxofre e cloro) e temperatura para evitar corrosão do equipamento.

Através de um design razoável, a torre de pulverização horizontal pode lidar com eficiência com poeira, ácidos e gases residuais alcalinos, e alguns gases residuais orgânicos, e é adequada para indústrias químicas, de revestimento, galvanoplastia e outras.
