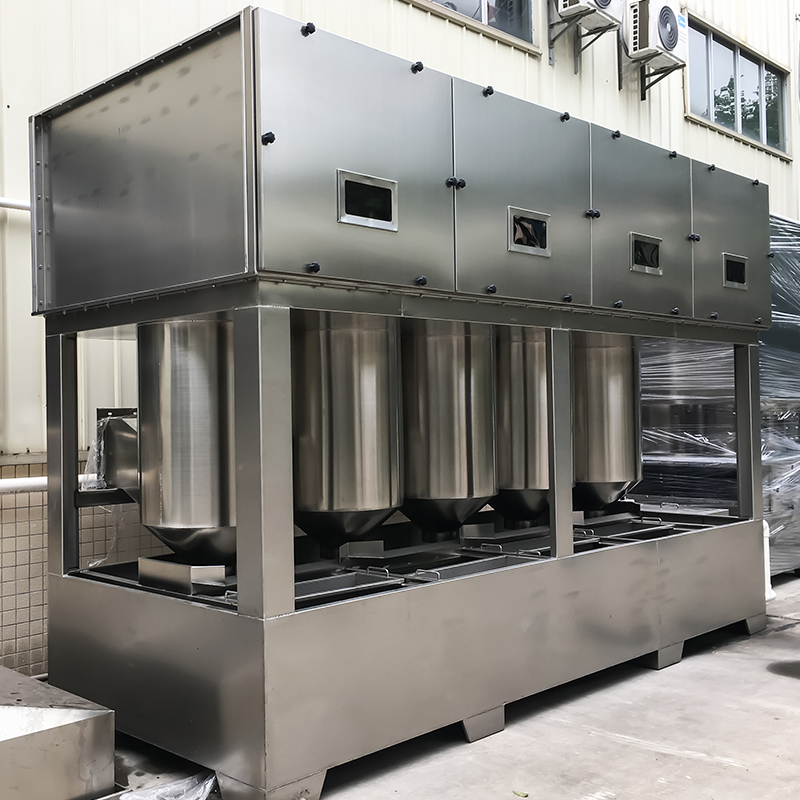

A Torre de Ciclone Híbrida (também conhecida como "Torre de Pulverização Híbrida de Ciclone" ou "Torre de Ciclone Híbrida")
Este é um dispositivo de purificação úmida que integra separação centrífuga ciclônica de alta velocidade com absorção de spray multicamadas em uma única torre. Ele acopla cinco mecanismos: inércia, centrifugação, colisão, emulsificação e absorção, completando todo o processo de "captura de material particulado, absorção de poluentes gasosos, desembaçamento e desidratação" dentro do mesmo dispositivo.
I. Princípio de funcionamento (integração em quatro etapas)
1. Arrastamento Ciclônico
Os gases de exaustão carregados de poeira ou poluentes, sob a pressão negativa do ventilador, entram tangencialmente no "gerador de ciclone" (ciclone de palhetas guia) na parte inferior da torre. O fluxo de ar é instantaneamente acelerado para 15-25 m/s, criando um campo de fluxo altamente turbulento.
2. Emulsificação Gás-Líquido
Uma bomba de água circulante na parte inferior da torre fornece o líquido de absorção (água, solução alcalina ou oxidante) para o bico espiral no topo da torre, onde é pulverizado na direção contracorrente. Sob a ação do fluxo ciclônico de alta velocidade, as gotículas de líquido são cortadas e atomizadas em gotículas de tamanho micrométrico, que são então completamente misturadas com o fluxo de ar em turbilhão para formar um "sistema de emulsão gás-líquido". • Partículas: A força centrífuga as lança em direção à parede da torre, onde colidem com o filme líquido e são carregadas para baixo.
• Poluentes gasosos (HCl, NH₃, BTEX, etc.): Dissolvem-se, neutralizam-se ou oxidam-se na zona de emulsificação.
3 Separação Centrífuga
O sistema emulsionado entra no cilindro da centrífuga "convergente-divergente", onde o raio do fluxo diminui gradativamente e a força centrífuga aumenta exponencialmente. Gotículas de alta densidade e partículas de poeira são lançadas em direção às paredes, fluindo para baixo ao longo das paredes até o reservatório. O gás seco purificado converge para o eixo central e sobe.
4 Embalagem Lavagem Fina Desembaçamento
O fluxo de ar ascendente passa então por uma ou duas camadas de gaxeta (anéis Pall ou esferas ocas) e por uma pulverização secundária para remover ainda mais os contaminantes residuais. Uma placa corrugada ou um desembaçador de malha de arame na parte superior intercepta as gotículas arrastadas e o gás limpo é finalmente descarregado pelo ventilador para atender aos padrões.
Todo o processo envolve um ciclo líquido de circuito fechado, e os sedimentos são removidos regularmente por um raspador ou dispositivo de remoção de lodo.
II. Características estruturais
• Design integrado: Seção giratória, seção de pulverização, seção de enchimento, seção de desembaçamento, integrando quatro funções, ocupando menos de 60% da área ocupada por uma torre de pulverização convencional com o mesmo volume de ar.
• Bocal antientupimento: Utiliza um bico espiral de grande diâmetro com cartucho de filtro interno, tornando-o menos suscetível a entupimento por resíduos de tinta e fibras.
• Módulo de turbulência destacável: Feito de SUS304/316L ou FRP, pode ser removido e substituído inteiramente se estiver desgastado.
• Controle de frequência variável por PLC: Ajusta automaticamente a velocidade do ventilador com base no diferencial de pressão, economizando mais de 30% de energia.
III. Aplicações aplicáveis de gás/poeira
Considerações sobre projetos de poluentes típicos da indústria
Pintura em spray para automóveis/móveis Névoa de tinta, VOCs à base de benzeno, poeira pegajosa Corpo da torre: SUS304, floculante de névoa de tinta adicionado à água circulante
Ferragens Lixamento/Polimento Pó de metal (contendo óleo) Pré-ciclone para remover partículas grandes, torre equipada com raspadores
Químico/farmacêutico HCl, NH₃, HF, diclorometano Absorção em dois estágios: solução pré-água pós-álcali/oxidante
Odor de estação de tratamento de esgoto/incineração de resíduos, NH₃, H₂S Corpo da torre: proteção contra corrosão FRP, água circulante adicionada com hipoclorito de sódio
Exaustão da caldeira/forno: Fumaça, SO₂, NOₓ Resfriamento a <80°C antes da entrada na torre
4. Indicadores de Desempenho Técnico (Valores Típicos)
• Fluxo de ar: 5.000–80.000 m³/h (expansão paralela possível)
• Eficiência de remoção de poeira: ≥99% (partículas ≥1 μm)
• Eficiência de remoção de desembaçamento: ≥95%
• Queda de pressão: 800-1200 Pa
• Temperatura de Operação: ≤80°C (FRP); ≤150°C (SUS316L)
V. Vantagens em comparação com torres de pulverização convencionais
① A pré-separação centrífuga reduz a carga de enchimento em 70%, tornando-a menos propensa a entupimentos.
② O fluxo de ar rotativo melhora a transferência de massa, aumentando a eficiência de purificação em mais de 15% para equipamentos do mesmo volume.
③ Sem peças móveis, simplificando a manutenção, com custos anuais de manutenção inferiores a 2% do investimento no equipamento.
A torre de ciclone híbrida utiliza um mecanismo acoplado de "pulverização em vários estágios de ciclone de alta velocidade" para capturar simultaneamente partículas e absorver poluentes gasosos, mesmo sob condições operacionais complexas, como poeira altamente viscosa, névoa oleosa, entupimento e alto volume de ar. É uma escolha altamente eficaz para pré-tratamento de gases residuais ou purificação profunda em indústrias como pulverização, engenharia química e metalurgia.
